Ciepła ramka dystansowa oddziela tafle szkła, a dzięki niższej przewodności cieplnej ogranicza mostek termiczny na krawędzi pakietu szybowego. Podnosi temperaturę szkła w narożnikach, zmniejsza ryzyko kondensacji i może obniżyć współczynnik Uw całego okna. Nie zmienia jednak współczynnika Ug środkowej części szyby.
Jak zbudowana jest szyba zespolona?

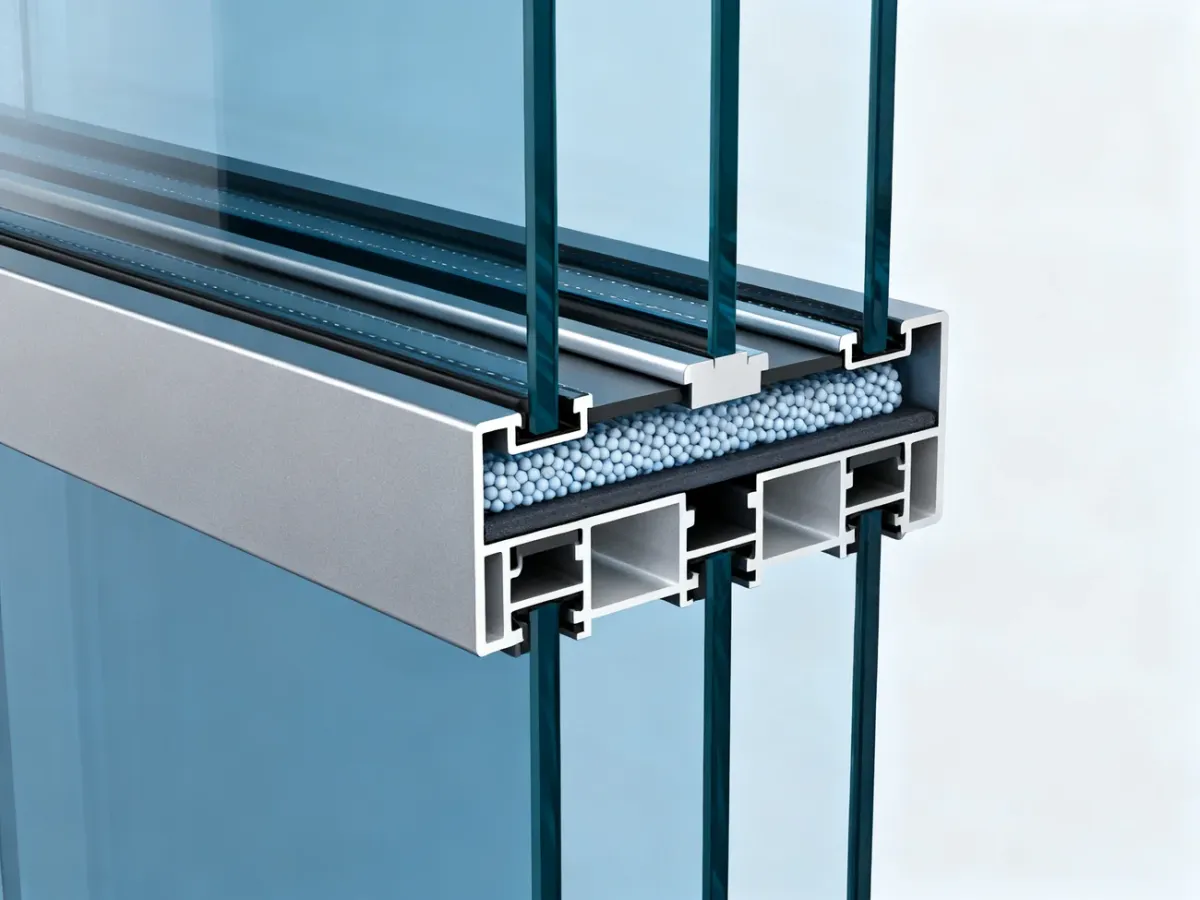

Szyba zespolona składa się z dwóch lub większej liczby tafli szkła, między którymi znajduje się szczelna przestrzeń. W pakiecie dwuszybowym powstaje jedna komora, a w trzyszybowym – dwie. Przestrzeń międzyszybowa może być wypełniona powietrzem albo gazem szlachetnym, najczęściej argonem.
Ramka dystansowa utrzymuje stałą odległość między taflami. W jej wnętrzu umieszcza się środek osuszający, który pochłania wilgoć pozostałą w komorze. Ramka, wraz z uszczelnieniem, pomaga też zachować szczelność pakietu i ogranicza ucieczkę gazu.

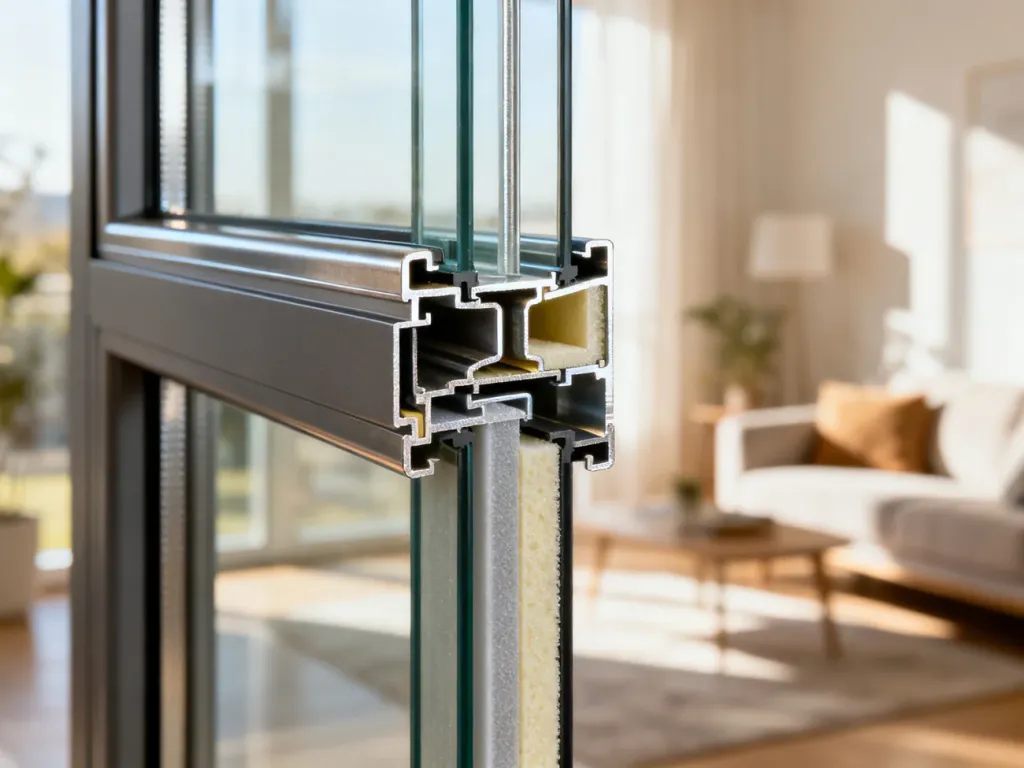

W tradycyjnych pakietach stosuje się ramki aluminiowe. Aluminium jest sztywne i trwałe, ale dobrze przewodzi ciepło. W efekcie krawędź szyby staje się chłodniejsza niż jej środkowa część. Ciepła ramka wykorzystuje tworzywo sztuczne, stal szlachetną albo konstrukcję hybrydową, w której cienka stal wzmacnia profil, a tworzywo ogranicza przewodzenie ciepła.
Co oznacza mostek termiczny na krawędzi szyby?
Mostek termiczny to fragment przegrody, przez który ciepło przepływa łatwiej niż przez sąsiadujące elementy. W oknie takim miejscem jest połączenie szyby, ramki dystansowej i profilu. Właśnie tam temperatura wewnętrznej powierzchni szkła może być najniższa.

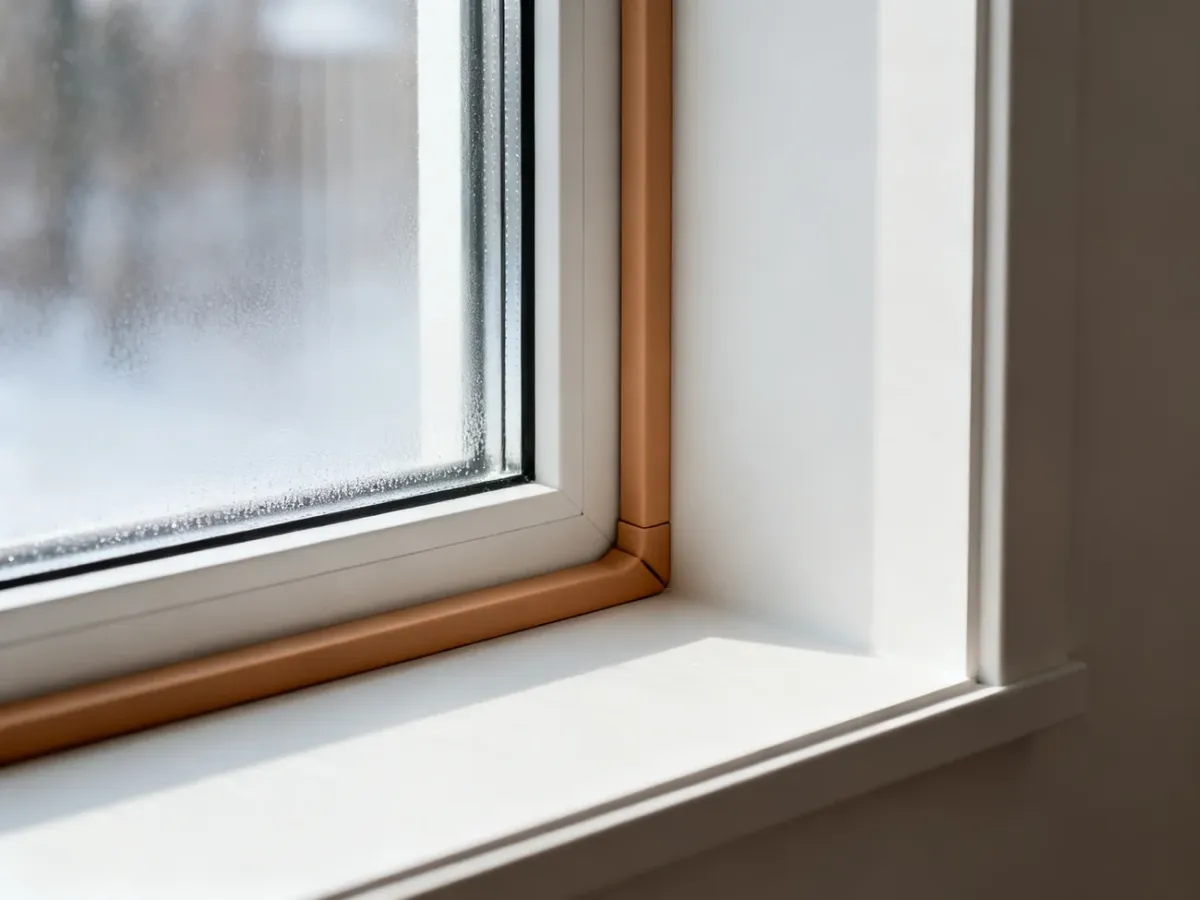

Jeżeli spadnie poniżej punktu rosy, na szybie pojawia się para wodna. Zjawisko najczęściej widać w narożnikach i przy krawędziach pakietu. Ciepła ramka ogranicza przepływ ciepła wzdłuż obwodu szyby, dlatego podnosi temperaturę tego obszaru i zmniejsza ryzyko roszenia.
Jak ciepła ramka wpływa na parametry okna?
Do opisu właściwości cieplnych okna służą różne współczynniki. Ug określa przenikanie ciepła przez środkową część pakietu szybowego. Ciepła ramka nie zmienia tej wartości, ponieważ nie wpływa na tafle szkła ani na przestrzeń znajdującą się z dala od krawędzi.
Jej działanie opisuje przede wszystkim liniowy współczynnik przenikania ciepła ψ (Psi). Dotyczy on mostka na styku szyby i ramy. Im niższa wartość ψ, tym mniejsze straty ciepła na obwodzie przeszklenia. Współczynnik ten wpływa następnie na Uw, czyli przenikanie ciepła przez całe okno.
W uproszczeniu na Uw składają się: izolacyjność szyby, izolacyjność profilu, długość obwodu pakietu oraz wpływ krawędzi opisany przez ψ. Dlatego wymiana ramki aluminiowej na ciepłą może poprawić bilans cieplny okna, choć skala efektu zależy od jego wymiarów, podziałów i pozostałych elementów.
Materiały stosowane w ramkach różnią się przewodnością i funkcją w konstrukcji:
| Materiał | Przewodność cieplna | Wpływ na mostek termiczny | Typowe zastosowanie |
|---|---|---|---|
| Aluminium | Wysoka w porównaniu z materiałami izolacyjnymi | Większy mostek na krawędzi szyby | Standardowe pakiety szybowe |
| Stal szlachetna | Niższa niż aluminium | Ograniczenie strat przy zachowaniu sztywności | Ciepłe ramki metalowe i hybrydowe |
| Tworzywo sztuczne | Niska | Wyraźne ograniczenie przewodzenia wzdłuż krawędzi | Ciepłe ramki tworzywowe i kompozytowe |
W normie PN-EN ISO 10077-1 kryterium krawędzi o polepszonych parametrach cieplnych opisuje nierówność Σ(diλi) ≤ 0,007 W/K. W praktyce ocena konkretnej ramki wymaga uwzględnienia jej budowy, grubości ścianek i współczynnika przewodzenia ciepła materiałów.
Jakie korzyści daje ciepła ramka?
Największa różnica pojawia się na obwodzie szyby, a nie w jej środku. Zastosowanie ciepłej ramki może przynieść następujące skutki:
- Mniejsze straty ciepła – niższa wartość ψ pomaga ograniczyć przepływ ciepła przez krawędź pakietu, a w rezultacie może poprawić Uw całego okna.
- Mniejsze ryzyko kondensacji – wyższa temperatura szkła w narożnikach ogranicza możliwość pojawienia się rosy.
- Ochrona przed zawilgoceniem i pleśnią – suchsza krawędź zmniejsza ryzyko degradacji listew, uszczelek i wykończenia wokół okna.
- Większy komfort – cieplejsza powierzchnia przy krawędzi szyby ogranicza odczucie chłodu i prądy opadające w pobliżu przeszklenia.
- Lepsza trwałość pakietu – poprawnie wykonana ramka i uszczelnienie pomagają utrzymać gaz oraz chronić wnętrze pakietu przed wilgocią.
Ciepła ramka nie rozwiąże jednak problemu kondensacji, gdy w pomieszczeniu jest bardzo wilgotne powietrze, wentylacja działa niewłaściwie albo okno ma inne nieszczelności. W takim przypadku trzeba ocenić cały układ, a nie tylko rodzaj ramki.
Na co zwrócić uwagę przy wyborze okien?
Najlepiej traktować ciepłą ramkę jako element całego systemu okiennego. Przy porównywaniu ofert zwróć uwagę na:
- deklarowaną wartość ψ dla konkretnego pakietu szybowego i profilu,
- wartości Uw, Ug i Uf podane dla porównywalnego wymiaru okna,
- materiał ramki oraz jakość wykonania naroży i uszczelnienia,
- kompatybilność ramki z użytymi uszczelniaczami i gazem w przestrzeni międzyszybowej,
- kolor ramki, szczególnie gdy pozostaje widoczna przy krawędzi szyby,
- jakość profilu, szczelność powietrzną oraz sposób montażu okna.
Korzyść z ciepłej ramki jest zwykle bardziej zauważalna w małych i wielodzielnych oknach, ponieważ mają większy obwód krawędzi w stosunku do powierzchni szyby. Znaczenie może być też większe w kuchniach, łazienkach i pralniach, gdzie wilgotność okresowo rośnie.
Ciepła ramka dystansowa nie jest samodzielnym sposobem na uzyskanie energooszczędnego okna. Jej zadaniem jest ograniczenie strat na krawędzi pakietu poprzez obniżenie współczynnika ψ. Połączona z dobrym pakietem szybowym, ciepłym profilem, szczelnym wykonaniem i właściwym montażem poprawia komfort oraz pomaga ograniczyć kondensację i straty energii.
