Pomiar wilgotności w ścianach opiera się głównie na dwóch zjawiskach: przewodnictwie elektrycznym oraz zmianie właściwości dielektrycznych materiału. Wilgotnościomierz igłowy mierzy opór między elektrodami, a model bezigłowy analizuje wpływ wody na pole elektromagnetyczne. Od wybranej metody zależą inwazyjność badania, głębokość odczytu i wiarygodność wyniku dla danego podłoża.
Czym różni się wilgotność materiału od wilgotności powietrza?
W diagnostyce ścian często pojawia się parametr %MC (Moisture Content), czyli zawartość wody w materiale wyrażana względem jego suchej masy. Nie jest to to samo co wilgotność względna powietrza, oznaczana jako %RH. Higrometr mierzy warunki panujące w pomieszczeniu, natomiast wilgotnościomierz budowlany ocenia stan tynku, betonu, gipsu, cegły lub drewna.
Pomiar w ścianie jest trudniejszy, ponieważ podłoże nie jest jednorodne. Na wynik wpływają między innymi gęstość materiału, jego skład, temperatura, grubość warstwy wykończeniowej oraz obecność soli. Dlatego wskazanie miernika należy traktować jako informację diagnostyczną, a nie automatyczne potwierdzenie przyczyny zawilgocenia.
Jak działa metoda igłowa, czyli rezystancyjna?

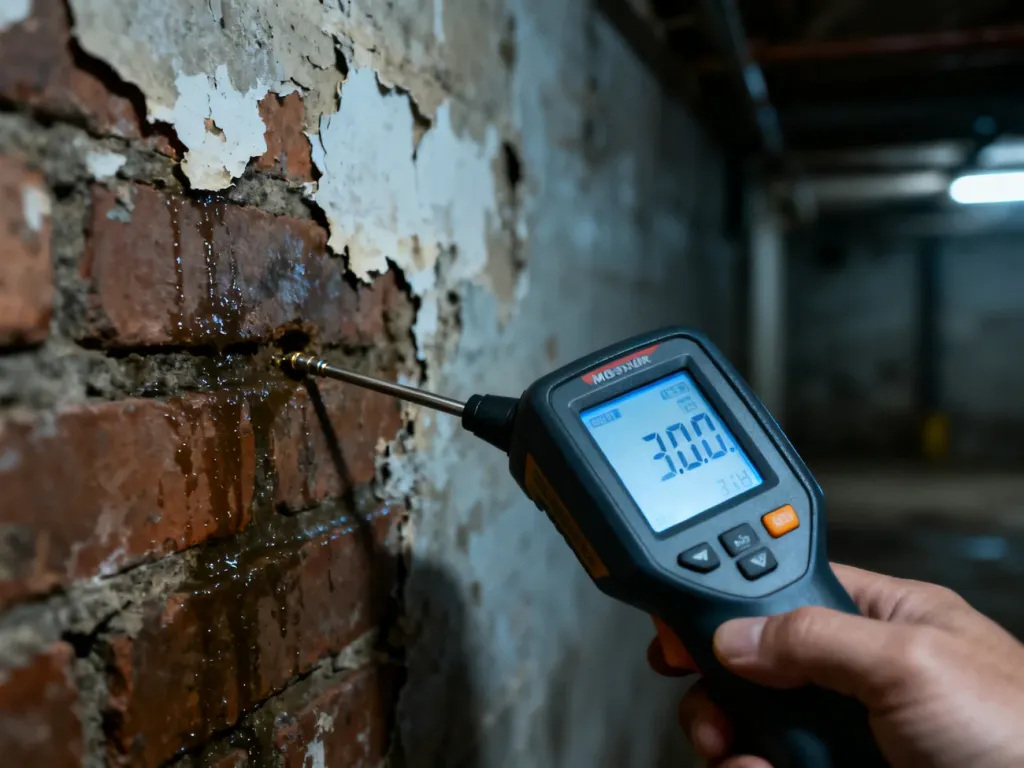

Wilgotnościomierz rezystancyjny ma dwie elektrody, najczęściej w postaci ostrych igieł. Po ich przyłożeniu lub wbiciu w materiał urządzenie wymusza przepływ niewielkiego prądu i mierzy opór elektryczny między końcówkami. Zależność można opisać prawem Ohma: przy stałym napięciu większy prąd oznacza mniejszą rezystancję.
Suchy tynk, gips czy drewno słabo przewodzą prąd. Woda obecna w porach materiału zwiększa przewodnictwo, dlatego wraz ze wzrostem zawilgocenia odczytywana rezystancja zwykle maleje. Elektronika miernika przelicza ten sygnał na wartość %MC albo na skalę względną, jeśli urządzenie nie ma wiarygodnej krzywej dla konkretnego podłoża.
Metoda jest punktowa i inwazyjna, ponieważ igły pozostawiają małe otwory. Jej zaletą jest możliwość określenia wilgotności na konkretnej głębokości. Zwykłe elektrody mierzą w pobliżu końcówek, a sondy z izolowanymi trzpieniami pozwalają ograniczyć odczyt do nieizolowanych końców. Przy głębszych badaniach stosuje się dłuższe sondy, czasem po wcześniejszym wykonaniu otworów.
Wynik może zmieniać się wraz z głębokością. Porównanie odczytu przy powierzchni i wewnątrz przegrody pomaga ustalić, czy wilgoć znajduje się głównie w warstwie wykończeniowej, czy w głębi ściany.
Na pomiar rezystancyjny silnie wpływają sole rozpuszczone w wodzie. Zasolenie zwiększa przewodność elektryczną, więc miernik może wskazać podwyższoną wilgotność mimo niewielkiej ilości wody. W takim przypadku potrzebne są pomiary porównawcze, badanie inną metodą lub ocena wykonana przez osobę mającą doświadczenie w diagnostyce przegród.
Jak działa metoda bezigłowa, czyli impedancyjna?
Miernik bezigłowy nie wymaga wbijania elektrod. Jego czujnik wytwarza w materiale zmienne pole elektromagnetyczne. Urządzenie analizuje impedancję, czyli przeciwstawianie się materiału przepływowi prądu przemiennego. Jednym z parametrów wpływających na ten sygnał jest stała dielektryczna.
Woda ma znacznie inne właściwości dielektryczne niż suche składniki tynku, betonu czy drewna. Jej obecność zmienia pojemność elektryczną układu czujnik–materiał. Miernik rejestruje tę zmianę i przedstawia ją jako względny poziom zawilgocenia. Nie oznacza to, że odczyt zawsze jest bezpośrednią, laboratoryjną wartością masy wody.
Badanie jest szybkie i nieniszczące, dlatego dobrze nadaje się do przeskanowania dużej powierzchni. Można nim wykrywać obszary o innych właściwościach niż fragmenty suche, także pod cienkimi warstwami wykończeniowymi. Typowa głębokość działania prostych urządzeń wynosi około 2–3 cm, ale rzeczywisty zakres zależy od konstrukcji miernika, trybu pracy i badanego materiału. Niektóre profesjonalne przyrządy mają tryby o większej czułości i mogą sięgać głębiej.
Metoda bezigłowa jest podatna na wpływ gęstości, zbrojenia, metalowych elementów, narożników oraz nierównej powierzchni. Pole pomiarowe obejmuje pewną objętość materiału, więc urządzenie nie wskazuje pojedynczego punktu tak selektywnie jak izolowana sonda igłowa. Odczyt należy porównywać z podobnymi, prawdopodobnie suchymi miejscami.
Metoda igłowa i bezigłowa – porównanie
Obie technologie mogą być użyteczne, ale odpowiadają na nieco inne pytania. Poniższe zestawienie pokazuje najważniejsze różnice:
| Cecha | Metoda igłowa | Metoda bezigłowa |
|---|---|---|
| Zasada działania | Pomiar oporu elektrycznego między elektrodami | Analiza impedancji i zmiany pola elektromagnetycznego związanej ze stałą dielektryczną |
| Inwazyjność | Igły naruszają powierzchnię | Pomiar bez wykonywania otworów |
| Głębokość | Zależna od długości elektrod, sondy i sposobu jej użycia | Zwykle około 2–3 cm w prostych miernikach, z możliwym większym zakresem w wybranych trybach |
| Zastosowanie | Punktowa kontrola oraz profil wilgotności na różnych głębokościach | Szybkie skanowanie ścian, podłóg i powierzchni wykończonych |
| Ograniczenia | Otwory po igłach, wpływ soli i konieczność dobrego kontaktu z materiałem | Wpływ gęstości, metalu, geometrii podłoża i ograniczonej głębokości |
Jak poprawnie wykonać pomiar wilgotności w ścianie?
Sam odczyt ma sens dopiero wtedy, gdy wykonasz serię pomiarów w porównywalnych warunkach. Postępuj według następującej procedury:
- Przygotuj powierzchnię – usuń luźny kurz, zabrudzenia i przedmioty zasłaniające ścianę. Przy metodzie igłowej wybierz miejsca, w których niewielkie otwory nie będą problemem.
- Wybierz profil materiałowy – ustaw tryb przeznaczony dla badanego podłoża, na przykład tynku, gipsu, betonu albo drewna. Materiały mają różną porowatość, gęstość i przewodność, więc skala dla drewna nie powinna być bezrefleksyjnie stosowana do betonu.
- Sprawdź kalibrację – wykonaj kalibrację zgodnie z instrukcją urządzenia. W miernikach profesjonalnych znaczenie mają krzywe charakterystyczne konkretnego materiału, a nie tylko sama elektronika przyrządu.
- Wykonaj pomiary porównawcze – rozpocznij od podejrzanego obszaru, a następnie mierz w regularnych odstępach, na przykład co 10–15 cm, także poza widoczną plamą. Zapisuj miejsce, tryb i wynik.
- Sprawdź różne głębokości – jeśli używasz miernika igłowego, porównaj odczyt przy powierzchni i z sondy umieszczonej głębiej. Przy urządzeniu bezigłowym pamiętaj, że wynik jest uśredniony dla obszaru objętego polem pomiarowym.
- Zinterpretuj skalę – ustal, czy wskazanie jest rzeczywistą wartością %MC dla danego materiału, czy względną skalą porównawczą. Skala 0–100 dla betonu często opisuje poziom względny, a nie procent masowy wody.
- Utwórz mapę wilgotności – nanieś odczyty na szkic lub zaznacz je na ścianie. Gradient, czyli kierunek wzrostu wartości, może pomóc wskazać obszar wymagający dalszego badania, ale nie dowodzi samodzielnie miejsca nieszczelności.
Najczęstszy błąd polega na odczytaniu jednej liczby bez porównania z innymi punktami. Równie ważne jest pominięcie soli, metalowych elementów i różnic w wykończeniu. Jeżeli wynik nie zgadza się z obserwacją ściany albo różne metody dają sprzeczne wskazania, potrzebna jest szersza interpretacja.
Miernik pokazuje stan materiału w miejscu badania, ale nie zastępuje pełnej diagnozy budowlanej. Metoda bezigłowa dobrze sprawdza się do szybkiego przeskanowania powierzchni, a igłowa pozwala dokładniej zbadać konkretną głębokość. W przypadku zasolenia muru, nietypowej konstrukcji lub sprzecznych wyników decyzję należy oprzeć na pomiarach wykonanych właściwym sprzętem i ich fachowej interpretacji.
