Montaż okna w warstwie ocieplenia polega na wysunięciu stolarki przed lico muru konstrukcyjnego, tak aby znalazła się w strefie izolacji termicznej. Rozwiązanie ogranicza mostki termiczne, ale wymaga przeniesienia ciężaru i sił działających na okno przez konsole, kątowniki albo systemową ramę montażową. Równie ważne jest trójwarstwowe uszczelnienie złącza.
Na czym polega montaż okna w warstwie ocieplenia?
W standardowym montażu rama znajduje się w licu muru lub w jego pobliżu. W montażu w warstwie ocieplenia okno zostaje częściowo albo całkowicie wysunięte przed ścianę konstrukcyjną. Dzięki temu izolacja może szczelniej objąć ramę, a przebieg izoterm w obrębie ościeża staje się korzystniejszy.
Nie oznacza to jednak, że okno można oprzeć bezpośrednio na styropianie lub wełnie mineralnej. Warstwa ocieplenia nie jest elementem konstrukcyjnym. Ciężar stolarki, obciążenia od wiatru i siły wynikające z pracy skrzydeł muszą zostać przekazane do muru nośnego przez zaprojektowany system mocowania.
W domach energooszczędnych i pasywnych takie usytuowanie pomaga ograniczyć straty ciepła na styku ramy ze ścianą. Przy dużych przeszkleniach, ciężkich pakietach trzyszybowych lub znacznym wysunięciu okna potrzebne są jednak obliczenia statyczne. Im większa odległość między punktem podparcia a murem, tym silniejszy jest efekt dźwigni.
Przy izolacji o grubości do około 15 cm często rozważa się montaż częściowo wysunięty, ponieważ różnica cieplna względem pełnego wysunięcia może być niewielka, a wymagania konstrukcyjne i koszt podpór są niższe. Ostateczną pozycję trzeba dopasować do projektu ściany, grubości ocieplenia, wymiarów okna i rodzaju podłoża.
Jakie systemy montażowe można zastosować?
Metodę dobiera się nie tylko do grubości izolacji. Znaczenie mają masa okna, jego wymiary, podział na skrzydła, rodzaj muru, wysunięcie przed lico ściany oraz obciążenie wiatrem. W przypadku dużych konstrukcji balkonowych, narożnych i przesuwnych potrzebny jest indywidualny detal oparcia, a czasem także podwieszenia.
| Metoda | Nośność | Złożoność montażu | Koszt i ograniczenia |
|---|---|---|---|
| Konsole i wsporniki systemowe | Dobierana do masy okna, podłoża i wysunięcia | Średnia, z możliwością regulacji w kilku kierunkach | Wyższy niż przy montażu w licu muru, szczególnie przy dużym wysunięciu |
| Kątowniki metalowe | Zależna od przekroju kątownika, łączników i muru | Większa precyzja wymagana od strony zewnętrznej, ograniczona regulacja | Możliwy niższy koszt, ale metoda wymaga starannego doboru łączników |
| Krawędziak drewniany | Podparcie ciągłe na dole ramy, zależne od przekroju i zamocowania | Prosta przy dobrym przygotowaniu podłoża | Wymaga impregnacji, ochrony przed wilgocią i osłonięcia izolacją |
| Systemowa rama montażowa | Określana przez dokumentację konkretnego systemu | Duża powtarzalność i łatwiejsze poziomowanie | Wyższy koszt materiałów, ale zwykle lepsza kontrola detalu |

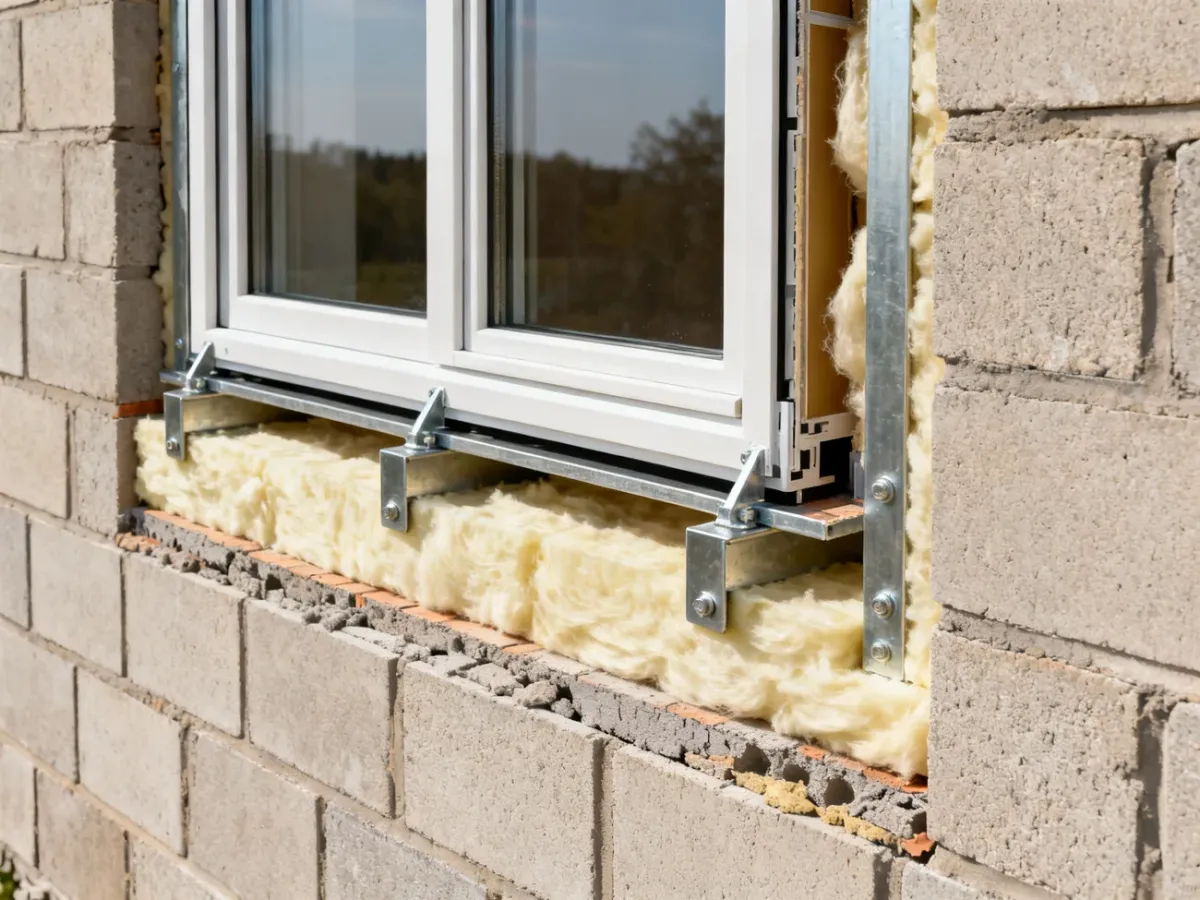

Konsole metalowe
Konsole dolne przenoszą ciężar okna, a wsporniki boczne i górne przejmują siły parcia oraz ssania wiatru. Elementy dobiera się do wysunięcia ramy, masy konstrukcji i materiału ściany. Inne rozwiązania stosuje się w betonie, silikacie, betonie komórkowym i pustakach ceramicznych.
W przypadku pustaków ceramicznych zamocowanie do cienkich ścianek pustaka może być niewystarczające. Stosuje się wtedy rozwiązania prowadzące obciążenie do wewnętrznej, nośnej części ściany, często z użyciem dodatkowych kątowników. Nie wolno przenosić parametrów jednego typu muru na inny bez sprawdzenia dokumentacji łącznika.
Kątowniki i krawędziaki
Kątowniki pozwalają mechanicznie podeprzeć i ustabilizować ramę, ale zwykle oferują mniejszą swobodę regulacji niż konsole systemowe. Wymagają prawidłowego rozstawu, odpowiedniego łba łącznika oraz zachowania odległości od krawędzi podłoża.
Drewniany krawędziak może zapewnić ciągłe podparcie dolnej części ramy i ograniczyć udział metalu w strefie izolacji. Musi być suchy, zaimpregnowany i zabezpieczony przed zawilgoceniem. Samo drewno nie zastępuje jednak obliczeń. Boki i górę okna nadal trzeba zamocować do muru, a sposób przenoszenia obciążeń powinien wynikać z projektu.
Systemowe ramy z kompozytu lub materiałów izolacyjnych
Ramy montażowe tworzą przedłużenie ościeża. Wykonuje się je między innymi z GFRP, czyli tworzywa sztucznego wzmocnionego włóknem szklanym, albo z elementów łączących profil nośny z rdzeniem izolacyjnym. Przykładami rozwiązań dostępnych na rynku są systemy SWI i MOWO, ale wybór powinien wynikać z parametrów konkretnego systemu, a nie z samej nazwy handlowej.
Rama systemowa może ułatwić wypoziomowanie, ograniczyć liczbę metalowych punktów mocowania i połączyć funkcję podparcia z przygotowaniem uszczelnienia. Nie każda rama ma jednak taką samą nośność. Należy sprawdzić jej dokumentację, dopuszczalne wysunięcie, rodzaj podłoża, sposób mocowania oraz wymagania dotyczące ochrony pożarowej.
W przypadku bardzo dużych przeszkleń montaż całkowicie przed murem może być nieuzasadniony technicznie lub ekonomicznie. Częściowe wysunięcie ramy o kilka centymetrów często pozwala ograniczyć mostek termiczny bez tworzenia nadmiernego momentu zginającego w podporach.
Jak przygotować otwór i zaplanować mocowanie?
Detal trzeba ustalić przed zamówieniem okna i rozpoczęciem ocieplania. Należy znać grubość oraz rodzaj izolacji, planowaną płaszczyznę ramy, szerokość szczeliny montażowej, położenie parapetów i sposób wykończenia węgarka. Ocieplenie nie powinno być traktowane jako element, który później ukryje niedokładności muru.
Ościeże musi być nośne, równe, oczyszczone z pyłu i suche. Luźne fragmenty, resztki zaprawy oraz stare warstwy ograniczające przyczepność trzeba usunąć. W przypadku systemów klejonych powierzchnie gruntuje się i przygotowuje zgodnie z instrukcją producenta. Przy systemach mechanicznych należy sprawdzić możliwość zachowania wymaganych odległości od krawędzi oraz głębokości zakotwienia.
Przed wyborem systemu sprawdź następujące dane:
- Masa całkowita okna wraz z szybami, okuciami, roletą i elementami dodatkowymi.
- Wymiary i podział konstrukcji, zwłaszcza przy skrzydłach rozwieranych, drzwiach balkonowych i przeszkleniach narożnych.
- Wysunięcie ramy względem lica muru oraz grubość przyszłej izolacji.
- Rodzaj podłoża i dopuszczalne obciążenia łączników dla konkretnego materiału ściennego.
- Obciążenia od wiatru, położenie budynku i wysokość montowanej konstrukcji.
- Wymagania pożarowe dotyczące materiałów i połączeń w obrębie elewacji.
Przy większym wysunięciu nie wystarczy porównać ciężaru okna z nominalną nośnością wspornika. Trzeba uwzględnić moment wynikający z odległości od muru, rozstaw podpór, siły poziome i pionowe oraz obciążenia od otwieranych skrzydeł. Dla dużych konstrukcji obliczenia powinien wykonać projektant lub osoba posiadająca kompetencje do oceny tego połączenia.
Jak zamontować okno krok po kroku?
Kolejność prac może różnić się między systemami. Poniższy schemat opisuje zasadę postępowania, ale nie zastępuje instrukcji konkretnego rozwiązania ani projektu montażowego:
- Przygotuj otwór. Wyrównaj powierzchnie podparcia, usuń pył i luźne fragmenty. Sprawdź wymiary oraz przekątne otworu.
- Wyznacz położenie ramy. Przenieś na mur oś montażu, płaszczyznę wysunięcia i poziom parapetu. Uwzględnij grubość izolacji oraz szerokość węgarka.
- Zamontuj elementy nośne. Przykręć konsole, kątowniki albo przygotuj ramę systemową. Dolne podpory muszą przenosić ciężar, a mocowania boczne i górne stabilizować konstrukcję.
- Sprawdź geometrię. Skontroluj poziom, pion, przekątne i położenie względem lica muru. Na tym etapie usuń nierówności, ponieważ późniejsze poprawki mogą wymagać demontażu stolarki.
- Przygotuj złącze. Oczyść powierzchnie ramy i ościeża. Zamocuj taśmy lub elementy uszczelniające zgodnie z ich przeznaczeniem i instrukcją aplikacji.
- Osadź okno. Ustaw ramę na podporach, zastosuj klocki pod szybami lub w miejscach wskazanych przez producenta i zachowaj wymagane luzy montażowe.
- Ustabilizuj konstrukcję. Zamocuj ramę do systemu nośnego, kontrolując położenie po każdym dokręceniu. Nie wolno zastępować wymaganych łączników samą pianą.
- Wykonaj uszczelnienie trójwarstwowe. Zabezpiecz stronę wewnętrzną przed parą, środkową warstwę wypełnij termoizolacją, a od zewnątrz zastosuj warstwę odporną na deszcz i przepuszczającą parę na zewnątrz.
- Połącz detal z elewacją. Wykonaj węgarek, obróbkę parapetu i warstwę zbrojoną, zachowując szczelinę przy ramie oraz rozwiązania przewidziane dla ruchów połączenia.
- Przeprowadź odbiór. Sprawdź działanie skrzydeł, docisk okuć, ciągłość taśm, mocowanie parapetu i brak uszkodzeń ramy.
Wymiarowanie szczeliny montażowej musi uwzględniać tolerancje muru, pracę materiałów oraz sposób wykonania uszczelnienia. Zbyt mała szczelina utrudnia osadzenie taśmy i może przenosić naprężenia na ramę. Zbyt duża wymaga rozwiązania, które zachowa nośność i szczelność na całym obwodzie.

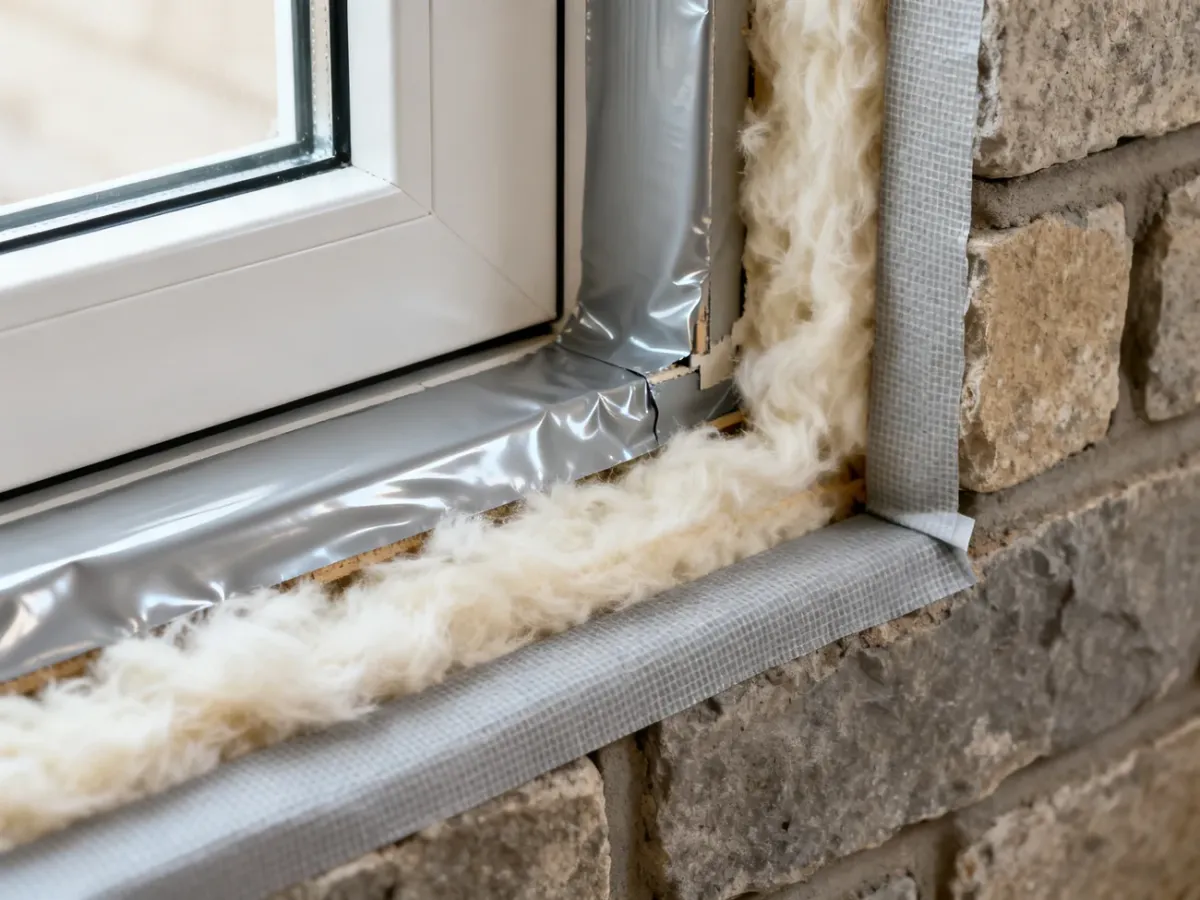

Jak wykonać uszczelnienie trójwarstwowe?
Połączenie okna ze ścianą powinno być projektowane jako trzy funkcjonalne warstwy. Od strony pomieszczenia potrzebna jest szczelność powietrzna i ograniczenie napływu pary wodnej. W środku znajduje się warstwa termoizolacyjna, na przykład pianka poliuretanowa albo materiał przewidziany w systemie. Od zewnątrz złącze musi chronić przed deszczem i wiatrem, a jednocześnie umożliwiać odprowadzenie wilgoci na zewnątrz.
Warstwa wewnętrzna
Stosuje się taśmy paroszczelne, membrany płynne lub inne rozwiązania przewidziane do danego systemu. Ich zadaniem jest ograniczenie przenikania wilgotnego powietrza z pomieszczenia do szczeliny. Połączenie powinno być ciągłe również w narożach oraz przy parapecie.
Warstwa środkowa
Pianka nie jest samodzielnym uszczelnieniem. Izoluje szczelinę, lecz musi zostać zabezpieczona przed wilgocią i promieniowaniem UV. Nie należy jej nadmiernie ściskać ani pozostawiać pustek. Taśmy rozprężne mogą łączyć funkcję izolacji i ochrony złącza, ale tylko wtedy, gdy są dobrane do szerokości szczeliny i zakresu ruchów.
Warstwa zewnętrzna i węgarek
Od zewnątrz stosuje się taśmy paroprzepuszczalne, taśmy rozprężne lub membrany przeznaczone do ochrony pogodowej. Materiał powinien odprowadzać wilgoć ze szczeliny, zamiast zamykać ją wewnątrz. Taśmy muszą dokładnie przylegać do ramy i przygotowanego ościeża.

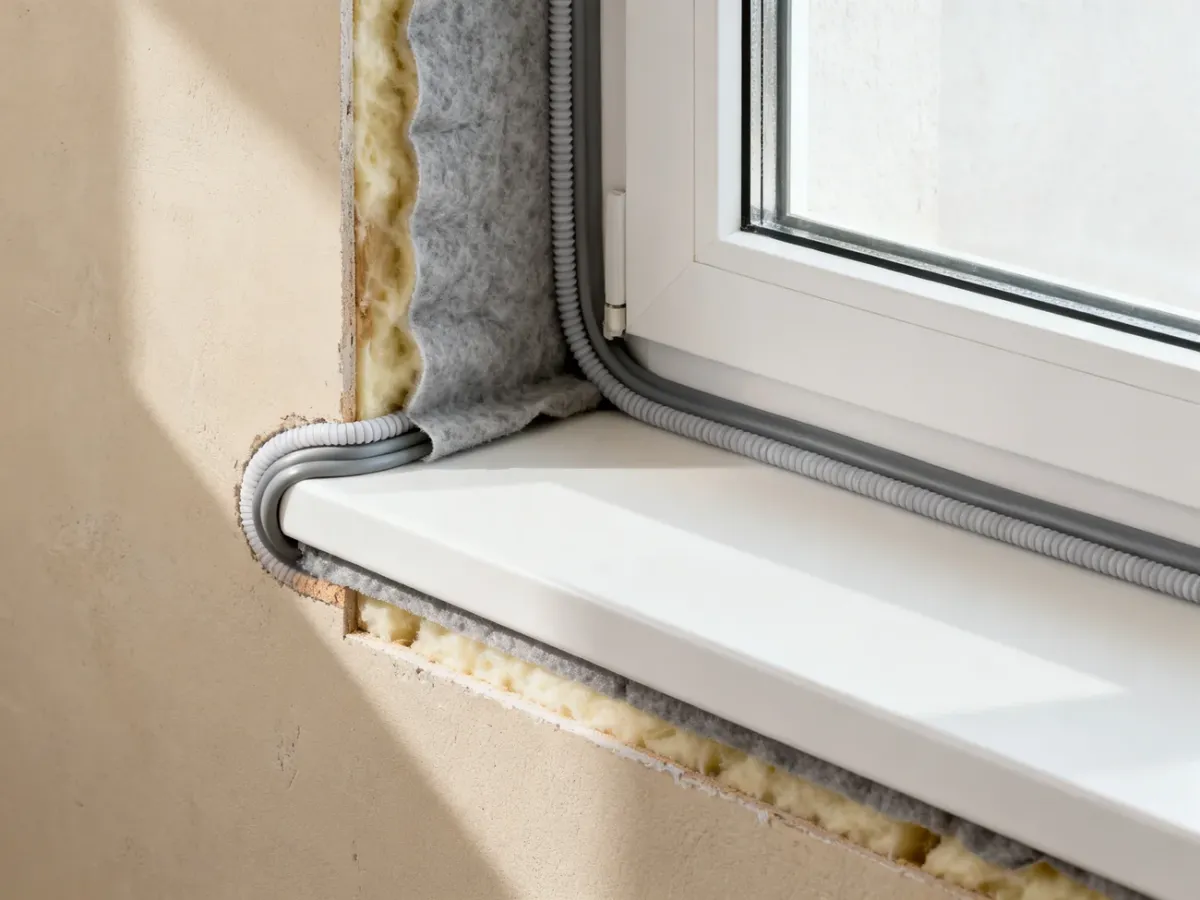

Węgarek, czyli część izolacji nachodząca na ramę, poprawia ciągłość ocieplenia. Między izolacją a ramą trzeba jednak pozostawić elastyczną szczelinę. Nie wolno dociskać twardego materiału bezpośrednio do profilu, ponieważ ruchy ramy i elewacji mogą doprowadzić do pęknięć albo rozszczelnienia.
Punkt rosy nie jest stałym miejscem w każdym detalu. Zależy od temperatury, wilgotności, układu warstw i jakości wykonania. Dla przykładowych warunków wewnętrznych 20°C i 50% wilgotności względnej temperatura kondensacji wynosi około 10°C, ale wynik dla konkretnego okna wymaga analizy przegrody. Istotne jest także ograniczenie powierzchni, których temperatura mogłaby sprzyjać kondensacji i rozwojowi pleśni.
Na jakie błędy trzeba uważać?
Ostrzeżenie: przy dużym wysunięciu okna nawet niewielki błąd w doborze podpór może powodować znaczne przeciążenie łączników. Nie wolno opierać ciężkiej stolarki na przypadkowych kątownikach, kołkach lub elementach ocieplenia. Wymagania statyczne i pożarowe powinny być sprawdzone przed zamówieniem systemu.
Najczęstsze problemy wynikają z połączenia nieprawidłowego podparcia, niewłaściwego łącznika i przerwanej warstwy uszczelniającej:
- Dobór łączników bez uwzględnienia rodzaju muru, odległości od krawędzi i głębokości zakotwienia.
- Oparcie okna na ociepleniu zamiast na elementach przekazujących obciążenie do ściany nośnej.
- Brak obliczeń przy dużym wysunięciu, ciężkim pakiecie trzyszybowym albo szerokim przeszkleniu.
- Tworzenie punktowych mostków przez nadmiar metalowych elementów lub prowadzenie ich bez analizy cieplnej.
- Brak ukośnych wzmocnień warstwy zbrojonej przy narożach otworu okiennego.
- Wypełnienie szczeliny samą pianą bez zabezpieczenia przed parą wodną, deszczem i promieniowaniem UV.
- Nieciągłe uszczelnienie przy parapecie, narożach i połączeniu z węgarkiem.
- Zamknięcie wilgoci po niewłaściwej stronie złącza przez zastosowanie materiału o nieodpowiedniej paroprzepuszczalności.
Materiały montażowe muszą spełniać wymagania dotyczące bezpieczeństwa pożarowego właściwe dla budynku i zastosowanego systemu elewacyjnego. Dotyczy to także klejów, izolacji, taśm, profili i elementów pomocniczych. Sama deklaracja niskiej przewodności cieplnej nie potwierdza przydatności produktu w danym detalu.
Czy warto wybrać montaż w warstwie ocieplenia?
Takie rozwiązanie ma sens, gdy jest zaplanowane razem z konstrukcją ściany, ociepleniem, parapetami i wykończeniem elewacji. Wyższy koszt podpór lub ramy może ograniczyć straty ciepła i ryzyko zawilgocenia złącza, ale nie zastąpi poprawnego projektu ani starannego wykonania. W materiałach źródłowych koszt ciepłego montażu wskazywano jako około 40–50% wyższy od montażu podstawowego, lecz rzeczywista różnica zależy od wymiarów okien, systemu, rodzaju muru i zakresu prac.
Najbezpieczniej opracować detal montażowy przed zamówieniem stolarki. Dla małych i średnich okien można rozważyć konsole, kątowniki albo ramę systemową. Dla ciężkich i mocno wysuniętych konstrukcji potrzebne są obliczenia statyczne, dokumentacja systemu oraz wykonawca, który potrafi skoordynować mocowanie, uszczelnienie i ocieplenie.
Informacje dotyczące nośności, rozstawu łączników, bezpieczeństwa pożarowego i dopuszczalnego wysunięcia należy każdorazowo potwierdzić w dokumentacji wybranego systemu oraz w projekcie konkretnego budynku. Artykuł ma charakter informacyjny i nie zastępuje obliczeń statycznych ani instrukcji montażu.
