Termowizja pozwala bezinwazyjnie zlokalizować miejsca, w których izolacja cieplna budynku nie działa prawidłowo. Najczęściej ujawnia mostki cieplne, nieszczelności przy oknach i drzwiach oraz braki w ociepleniu dachu lub poddasza. Termogram pokazuje jednak skutek problemu – różnicę temperatur na powierzchni – dlatego ustalenie przyczyny wymaga technicznej interpretacji.
Co właściwie pokazuje badanie termowizyjne?

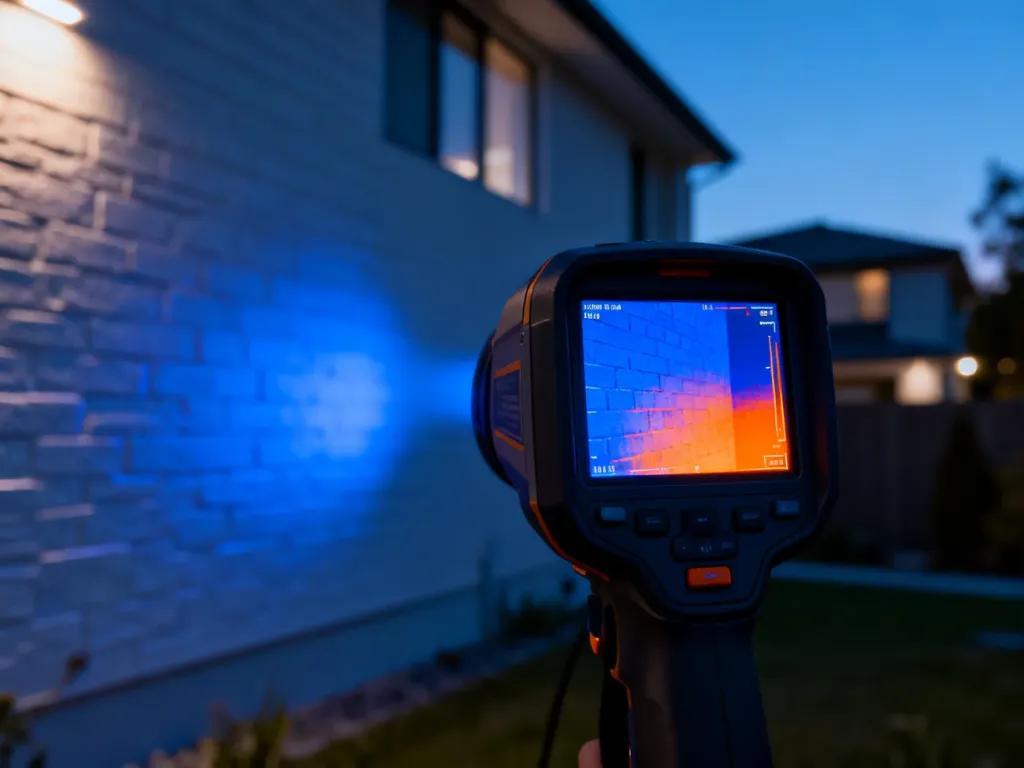

Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez powierzchnię obiektu i przedstawia rozkład temperatury w formie termogramu. Nie „widzi” wnętrza ściany jak aparat rentgenowski. Pokazuje natomiast miejsca wychłodzone lub nadmiernie nagrzane, które mogą wskazywać na przerwanie ciągłości izolacji, przepływ powietrza albo zawilgocenie przegrody.
To właśnie bezinwazyjność jest jedną z największych zalet tej metody. W wielu przypadkach można wskazać obszar wymagający dalszej kontroli bez kucia ścian, demontażu stolarki czy rozbierania zabudowy poddasza. Badanie termowizyjne ma charakter przede wszystkim jakościowy, czyli służy do lokalizacji i oceny anomalii. Nie zastępuje pełnych obliczeń cieplnych ani nie wyznacza samodzielnie współczynnika przenikania ciepła.
Jakie są najczęstsze błędy izolacji wykrywane termowizją?
Najczęściej analizowane są miejsca połączeń różnych przegród i materiałów. To tam najłatwiej o przerwanie izolacji, niedokładne uszczelnienie lub powstanie liniowego mostka cieplnego.
- Mostki cieplne w narożnikach, wieńcach, nadprożach, balkonach i na styku ścian z dachem.
- Nieszczelności stolarki okiennej i drzwiowej, powodujące infiltrację powietrza wokół ościeżnic, parapetów oraz narożników.
- Braki w ociepleniu dachu i poddasza, w tym przerwy między elementami izolacji, nieocieplone fragmenty przy krokwiach i murłatach.
- Nieciągłość izolacji przy przejściach instalacyjnych, wyłazach, klapach rewizyjnych i kanałach wentylacyjnych.
- Zawilgocenie przegród, które zmienia sposób rozchodzenia się ciepła i może powodować lokalne wychłodzenia.
W przypadku mostka cieplnego na termogramie często widać regularny, liniowy lub punktowy pas o innej temperaturze niż sąsiednia powierzchnia. Narożnik, wieniec albo nadproże mogą być chłodniejsze od pozostałej części ściany od strony wewnętrznej. Jeżeli temperatura powierzchni spadnie w pobliże punktu rosy, może dojść do kondensacji pary wodnej, a w konsekwencji do zawilgocenia i rozwoju pleśni.
Nieszczelność okna lub drzwi ma zwykle inny charakter. Wychłodzenie może układać się wzdłuż fragmentu obwodu ramy, przy uszczelce, pod parapetem albo w narożniku. Taki obraz może wskazywać na infiltrację powietrza, ale podobny efekt wywołują też błędy izolacji ościeża. Do rozróżnienia obu zjawisk przydaje się test szczelności Blower Door, dym techniczny lub dodatkowe oględziny.
W dachu termowizja może ujawnić brak ciągłości wełny mineralnej, zbyt cienką warstwę izolacji, przerwy przy krokwiach, murłacie, oknie dachowym albo połączeniu dachu ze ścianą. Charakterystyczne są nieregularne strefy wychłodzenia widoczne od strony pomieszczeń. Sam obraz nie przesądza jednak, czy przyczyną jest brak materiału, przewiew, wilgoć czy odmienna konstrukcja przegrody.
| Typ wady | Objaw na termogramie | Skutek techniczny |
|---|---|---|
| Mostek cieplny w wieńcu, narożniku lub nadprożu | Regularny chłodniejszy pas lub punkt na powierzchni przegrody | Większe straty ciepła, obniżenie komfortu i ryzyko kondensacji |
| Nieszczelność okna lub drzwi | Lokalne wychłodzenie wzdłuż ramy, narożnika albo parapetu | Infiltracja powietrza, przeciągi i wzrost zapotrzebowania na ogrzewanie |
| Błąd ocieplenia dachu lub poddasza | Nieregularne strefy wychłodzenia między krokwiami lub przy połączeniach | Straty energii, zimne powierzchnie i możliwość zawilgocenia |
Znaczenie ma także skala wady. Pojedyncza niewielka anomalia nie musi oznaczać poważnego problemu dla całego budynku. Powtarzalne wychłodzenia na wielu połączeniach przegród albo rozległe obszary o obniżonej temperaturze wskazują już na problem wykonawczy lub potrzebę szerszej termomodernizacji.
Kiedy badanie termowizyjne budynku jest wiarygodne?
Termowizja izolacji wymaga wyraźnego przepływu ciepła przez przegrodę. Gdy temperatura wewnątrz i na zewnątrz jest niemal taka sama, różnice na powierzchni ścian mogą być zbyt małe, aby rzetelnie ocenić izolację. Dla badań budynków przyjmuje się, że potrzebna jest różnica temperatur rzędu 10–12°C, przy czym dokładne wymagania zależą od celu i metodyki pomiaru.
Najlepsze warunki zapewniają:
- sezon grzewczy, gdy wnętrze budynku jest stabilnie ogrzewane;
- różnica temperatur między wnętrzem a otoczeniem wynosząca co najmniej 10–12°C;
- brak bezpośredniego nasłonecznienia elewacji przed pomiarem i w jego trakcie;
- stabilna pogoda bez silnego wiatru, opadów i gwałtownych zmian temperatury;
- równomierne ogrzewanie pomieszczeń oraz dostęp do badanych przegród.
Słońce może nagrzać fragment elewacji niezależnie od jakości izolacji i stworzyć pozorną anomalię. Silny wiatr z kolei zmienia temperaturę powierzchni i może nasilać lub maskować skutki infiltracji. Z tego powodu raport powinien zawierać informacje o warunkach pomiaru, a nie tylko kolorowe obrazy.
Dlaczego interpretacja jest ważniejsza niż sprzęt?
Termogram jest zapisem temperatury powierzchni, nie gotową diagnozą. Ten sam chłodny obszar może oznaczać mostek cieplny, wilgoć, nieszczelność powietrzną albo różnicę w materiale. Bez znajomości układu warstw, geometrii przegrody i sposobu użytkowania budynku łatwo wyciągnąć błędny wniosek.
Problemy mogą powodować także emisyjność i odbicia. Różne materiały emitują promieniowanie podczerwone w odmienny sposób, a szkło i metal mogą odbijać promieniowanie pochodzące z otoczenia. W efekcie kamera może wskazać temperaturę pozorną, która nie odpowiada rzeczywistemu stanowi badanego elementu. Znaczenie mają też odległość, kąt obserwacji, ustawienia urządzenia i temperatura tła.
Trzeba rozróżnić mostek cieplny od nieszczelności powietrznej. Mostek wynika z geometrii przegrody, zastosowania materiału o większej przewodności cieplnej albo przerwania warstwy izolacji. Nieszczelność powoduje niekontrolowany przepływ powietrza przez szczeliny. Oba zjawiska mogą dawać podobny obraz wychłodzenia, lecz wymagają innej naprawy.
Dlatego liczy się nie tylko rozdzielczość kamery, lecz także sposób prowadzenia pomiaru i wiedza osoby analizującej wynik. W budownictwie punktem odniesienia dla jakościowego wykrywania wad cieplnych obudowy jest między innymi norma PN-EN 13187. Nie oznacza to jednak, że sama deklaracja zgodności z normą zastępuje opis warunków, ograniczeń i przyczyn anomalii.
Co zrobić po wykryciu wad?
Zdjęcie termowizyjne powinno rozpocząć dalszą diagnostykę, a nie kończyć ją. Po otrzymaniu raportu warto przejść przez następujące etapy:
- Sprawdź lokalizację i zakres każdej anomalii na termogramie oraz zdjęciu w świetle widzialnym.
- Ustal, czy problem dotyczy izolacji, szczelności powietrznej, wilgoci czy konstrukcji przegrody.
- Dobierz metodę potwierdzającą, na przykład test Blower Door, pomiar wilgotności lub odkrywkę.
- Zaplanuj naprawę i po jej wykonaniu zleć kontrolę miejsc, które wcześniej wykazywały nieprawidłowości.
Wada punktowa może wymagać uszczelnienia połączenia okna, przepustu lub wyłazu. Rozległe i powtarzalne mostki cieplne mogą natomiast wskazywać na potrzebę szerszej ekspertyzy budowlanej albo termomodernizacji. Raport powinien pomóc odpowiedzieć na trzy pytania: co wykryto, gdzie znajduje się problem i jakie działanie ma sens w danym przypadku.
Termowizja jest początkiem procesu naprawczego, nie jego końcem. Największą wartość daje wtedy, gdy termogramy są wykonane w odpowiednich warunkach, zestawione z obrazem widzialnym i opisane przez osobę rozumiejącą fizykę budowli. Dzięki temu można ograniczyć straty energii, poprawić komfort cieplny i szybciej ustalić, czy problem wymaga punktowego uszczelnienia, czy szerszych prac.
