Więźba jętkowa – konstrukcja, zalety i zastosowanie

Więźba jętkowa to konstrukcja dachu, w której krokwie są połączone poziomymi jętkami. Rozwiązanie sprawdza się przede wszystkim przy dachach o większej rozpiętości, gdy trzeba ograniczyć ugięcie krokwi i przekazać obciążenia na stabilny układ więźby. W artykule znajdziesz zasady budowy, zalety, ograniczenia oraz informacje pomocne przy planowaniu takiego dachu.

Jak zbudowana jest więźba jętkowa?

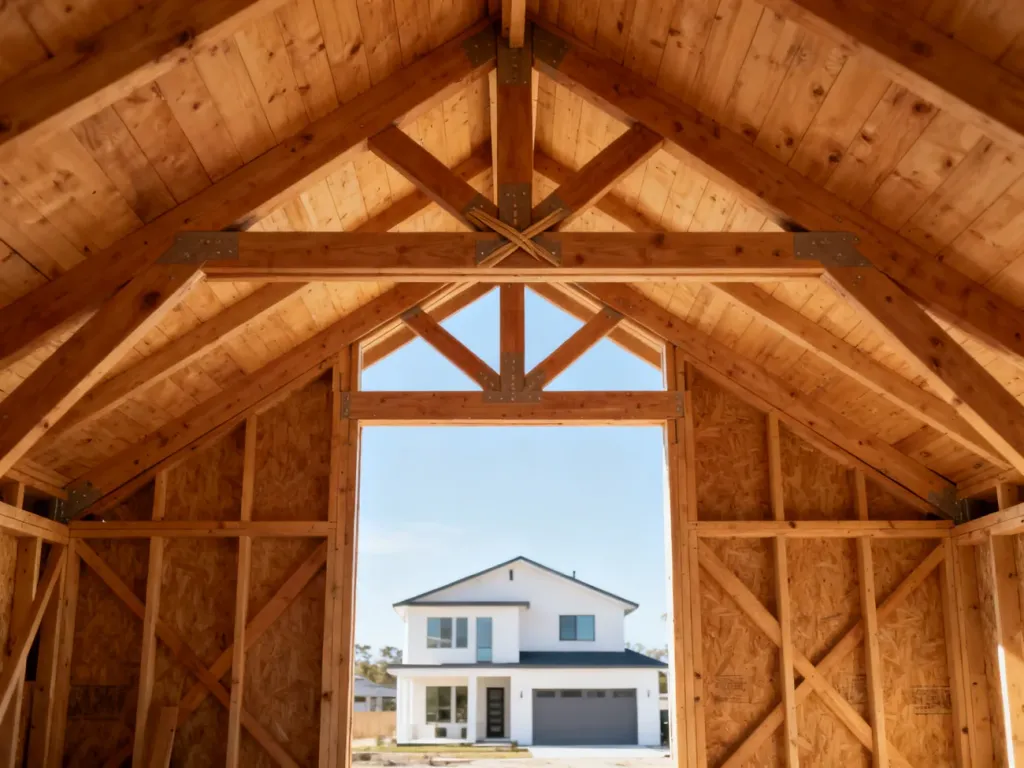

Podstawę konstrukcji tworzą pary krokwi opartych na murłatach i połączonych w kalenicy. W określonej części ich długości montuje się jętki, czyli poziome belki spinające przeciwległe krokwie.

Jętka dzieli krokiew na krótsze odcinki pracujące pod obciążeniem. Dzięki temu zmniejsza jej ugięcie i poprawia sztywność całej połaci. W zależności od rozpiętości dachu stosuje się jedną lub więcej par jętek.

Typowa więźba jętkowa może obejmować:

• krokwie przenoszące obciążenia z połaci dachowej,
• jętki stabilizujące przeciwległe krokwie,
• murłaty przekazujące siły na ściany budynku,
• połączenia ciesielskie lub złącza mechaniczne,
• ewentualne elementy usztywniające, takie jak wiatrownice i kleszcze.

Kiedy stosuje się więźbę jętkową?

Ten typ więźby wybiera się wtedy, gdy sama para krokwi byłaby zbyt długa i podatna na odkształcenia. Jętki pozwalają zwiększyć rozpiętość konstrukcji bez konieczności stosowania dużej liczby podpór pośrednich.

Rozwiązanie jest często spotykane w domach jednorodzinnych z poddaszem użytkowym. Sprawdza się również przy dachach o regularnym rzucie, symetrycznych połaciach i powtarzalnym układzie krokwi.

Przed wyborem konstrukcji trzeba przeanalizować między innymi:

• rozpiętość między ścianami zewnętrznymi,
• kąt nachylenia połaci,
• rodzaj i ciężar pokrycia dachowego,
• planowane obciążenie śniegiem i wiatrem,
• sposób wykorzystania poddasza,
• miejsce przeprowadzenia instalacji oraz ocieplenia.

Jakie zalety ma więźba jętkowa?

Najważniejszą korzyścią jest zwiększenie sztywności krokwi przy zachowaniu stosunkowo prostej konstrukcji. Jętki ograniczają ich pracę, dlatego dach może mieć większą rozpiętość niż układ oparty wyłącznie na krótkich krokwiach.

Więźba jętkowa może także zapewnić swobodniejszą aranżację poddasza. Przy właściwie zaprojektowanym układzie nie trzeba wprowadzać wielu słupów, płatwi ani innych podpór zajmujących przestrzeń mieszkalną.

Do najczęściej wskazywanych zalet należą:

• mniejsza podatność krokwi na ugięcie,
• ograniczona liczba podpór w obrębie poddasza,
• prosty i powtarzalny układ elementów,
• możliwość zastosowania przy poddaszu użytkowym,
• sprawny montaż przy dobrze przygotowanej dokumentacji.

Jakie ograniczenia ma konstrukcja jętkowa?

Więźba jętkowa nie jest rozwiązaniem uniwersalnym. Jej działanie zależy od poprawnego położenia jętek, jakości połączeń oraz właściwego przeniesienia sił na ściany budynku.

Istotne znaczenie ma także wysokość zamocowania jętki. Zbyt niskie usytuowanie może ograniczyć przestrzeń poddasza, a zbyt wysokie nie zawsze zapewni wymagane usztywnienie krokwi.

Trzeba uwzględnić również następujące ograniczenia:

• konieczność wykonania obliczeń przez konstruktora,
• wrażliwość na błędy w połączeniach krokwi z jętkami,
• ograniczenia przy nietypowym rzucie lub niesymetrycznym dachu,
• możliwe kolizje jętek z oknami połaciowymi i instalacjami,
• potrzebę dostosowania przekrojów drewna do obciążeń.

Jak dobrać jętki i krokwie?

Przekroje elementów więźby nie powinny być dobierane wyłącznie na podstawie typowych wymiarów spotykanych na budowie. Konstruktor analizuje rozpiętość, rozstaw krokwi, rodzaj pokrycia, strefę śniegową i wiatrową oraz ciężar warstw dachu.

Znaczenie ma także gatunek i klasa drewna. Do wykonania więźby stosuje się zwykle drewno konstrukcyjne o sprawdzonej wilgotności, bez wad osłabiających nośność w miejscach połączeń.

Rozstaw elementów

Rozstaw krokwi wpływa na ich obciążenie, zużycie materiału oraz sposób montażu izolacji. Jętki powinny być rozmieszczone powtarzalnie, a ich połączenia z krokwiami wykonane zgodnie z dokumentacją.

Położenie jętek

Wysokość jętek ustala się z uwzględnieniem zarówno statyki, jak i funkcji poddasza. Przy pomieszczeniach mieszkalnych trzeba pozostawić miejsce na ocieplenie, ruszt, okładzinę oraz niezbędne instalacje.

Przekrój krokwi i jętek, ich rozstaw oraz sposób połączenia powinien wynikać z projektu konstrukcyjnego, a nie z samej rozpiętości dachu.

Jak łączy się elementy więźby jętkowej?

Połączenia muszą przenosić siły rozciągające, ściskające i ścinające. W zależności od projektu wykorzystuje się tradycyjne zaciosy ciesielskie, gwoździe, wkręty konstrukcyjne, śruby albo specjalne łączniki stalowe.

Ważne jest dokładne przyleganie elementów i zachowanie wymaganej liczby oraz rozmieszczenia łączników. Niedokładne cięcia, zbyt mała odległość od krawędzi lub przypadkowe wiercenie mogą osłabić przekrój drewna.

Podczas kontroli połączeń warto sprawdzić:

• zgodność wymiarów z projektem,
• pełne oparcie jętki na krokwi,
• prawidłową liczbę łączników,
• brak pęknięć w strefie mocowania,
• zabezpieczenie drewna przed wilgocią i szkodnikami.

Jak więźba jętkowa wpływa na poddasze?

Położenie jętek bezpośrednio wpływa na wysokość i funkcjonalność pomieszczeń. Jeżeli jętki znajdują się w przestrzeni użytkowej, mogą stać się widocznymi belkami sufitu albo wymagać zabudowy.

Przy planowaniu poddasza trzeba wcześniej ustalić lokalizację ścian działowych, schodów, okien dachowych i kanałów instalacyjnych. Pozwala to uniknąć sytuacji, w której element konstrukcyjny koliduje z układem wnętrza.

Warstwy dachu powinny zachować ciągłość. Ocieplenie trzeba dopasować do geometrii połaci, a przy dachu ocieplanym od strony poddasza zapewnić także prawidłową wentylację i ochronę przed wilgocią.

Jakie błędy pojawiają się przy wykonaniu?

Najczęstsze problemy wynikają z pominięcia projektu, zmiany przekrojów drewna podczas budowy albo niewłaściwego wykonania połączeń. Pozornie drobne odstępstwa mogą zmienić sposób pracy całej konstrukcji.

Ryzyko zwiększają również elementy zawilgocone, skręcone lub z dużymi pęknięciami. Drewno powinno być składowane pod przykryciem, lecz z zapewnieniem przewiewu.

Na budowie należy zwrócić szczególną uwagę na:

• oparcie murłat na wieńcu i poprawne zakotwienie,
• jednakowy rozstaw par krokwi,
• poziom oraz powtarzalność położenia jętek,
• tymczasowe i docelowe usztywnienie połaci,
• zabezpieczenie konstrukcji przed opadami podczas montażu.

Więźba jętkowa a inne rodzaje więźby

Wybór konstrukcji zależy od geometrii budynku, rozpiętości dachu i oczekiwanej przestrzeni poddasza. Więźba krokwiowa jest prostsza, lecz zwykle sprawdza się przy mniejszych rozpiętościach. Konstrukcja płatwiowo-kleszczowa daje większe możliwości przy dużych obciążeniach, ale wymaga dodatkowych podpór.

Każdy wariant wymaga odrębnej oceny konstrukcyjnej. Sama nazwa więźby nie przesądza o jej przydatności w konkretnym budynku.

Jak przygotować montaż więźby jętkowej?

Montaż rozpoczyna się od sprawdzenia wymiarów budynku, poziomu wieńców i położenia kotew. Następnie przygotowuje się elementy zgodnie z zestawieniem drewna oraz oznacza ich kolejność montażu.

Prace powinny przebiegać według ustalonej kolejności:

1. zamocowanie i wypoziomowanie murłat,
2. ustawienie pierwszych par krokwi,
3. montaż kolejnych wiązarów w zaplanowanym rozstawie,
4. zamocowanie jętek oraz elementów usztywniających,
5. kontrola geometrii, pionów i przekątnych dachu,
6. wykonanie poszycia oraz warstw ochronnych.

Po zakończeniu montażu warto sprawdzić, czy konstrukcja zachowała projektowane wymiary i czy nie występują widoczne odkształcenia. Odbiór powinien obejmować także jakość drewna, łączników i zabezpieczeń.

Warto zapamiętać:

• Więźba jętkowa wykorzystuje jętki do spięcia przeciwległych krokwi.
• Rozwiązanie ogranicza ugięcie krokwi i może zwiększyć rozpiętość dachu.
• Wymiary elementów oraz położenie jętek dobiera konstruktor.
• Połączenia muszą być wykonane zgodnie z projektem i zasadami sztuki ciesielskiej.
• Układ więźby trzeba skoordynować z ociepleniem i aranżacją poddasza.
